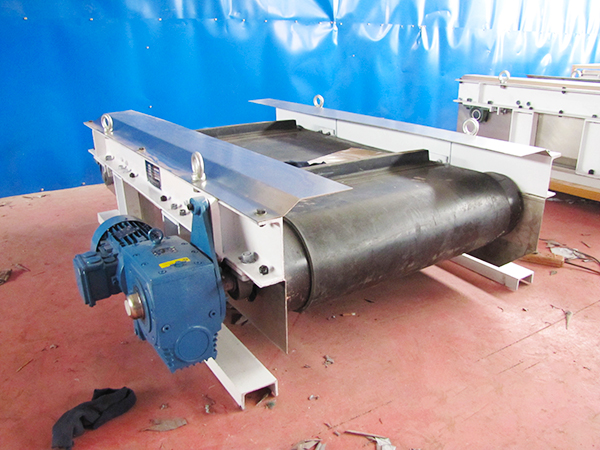

皮帶永磁除鐵器結構上看主由驅動電機，框架，主、從動滾筒，托輥，帶刮板的環形皮帶以及永磁系幾個部分。運行的過程中，主、從動滾筒及托輥由電機的驅動，帶著皮帶圍繞永磁鐵運轉。永磁鐵安裝于不銹鋼箱中，并通過軛鐵在機架上固定。軛鐵要求要有充足的厚度，其厚度要確保軛鐵有通過整個磁系磁通的能力，厚度一般要在20-150mm。






永磁系是以釹鐵硼為材料制作的磁塊組成的，其跟軛鐵構成了特殊的磁路，讓磁系在相同懸掛高度及場強條件下的透磁深度更深，磁場的有效吸附面積更大，并且都集中在皮帶永磁除鐵器的下方，可以減少漏磁情況的發生率，防止出現鐵件被吸附到除鐵器旁邊的情況。



皮帶永磁除鐵器的主動和從動滾筒都緊挨永磁鐵兩側位置，且主、從動滾筒的直徑都有200-325mm，如此一來整個除鐵器在結構上就變得更加緊湊合理，可以適應更多的作業場合。
