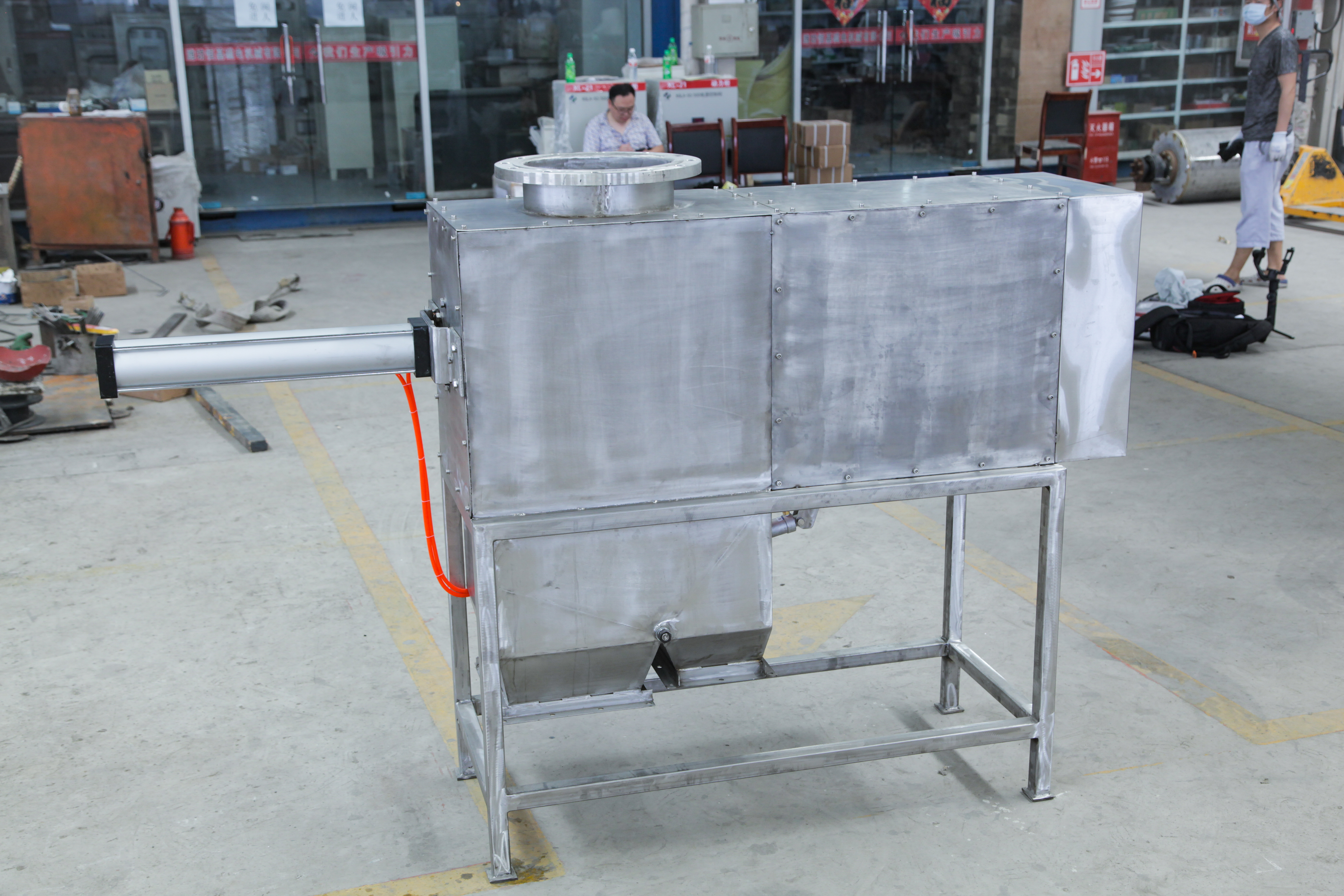

采用將減速機與殼體直接聯接的方式能夠讓旋轉自卸式除鐵器的整體結構更加精簡，減少了傳動結構，加快了產品的生產制造過程。采用直聯方案，對減速電機的設計提出了更多新的要求，要求在減速機設計上要有效解決永磁棒磁力對減速機箱體及傳動部分影響。




減速機的所用的齒輪材料一般采用45號鋼、20CrMmTi、38CrMoA等，這些材料中含有大量的鐵元素，易被磁鐵磁化。被磁化之后的齒輪相互嚙合時，齒輪的齒的面上會產生磁拉力，增加了無用功率損耗，所以需要選擇一種不會被磁力所影響的材料。由于旋轉自卸式除鐵器的減速電機只帶動磁架旋轉，承受了8Nm以下的轉矩，在齒輪選材上可以選擇有較低屈服強度，不受磁力影響的材料作為齒輪材料。在這個特定的減速電機中，選擇聚甲醛POM作為齒輪材料，其剛性較大，有較高的抗沖擊強度，抗疲勞強度和耐磨性，適用于中等及較低載荷的場合。
