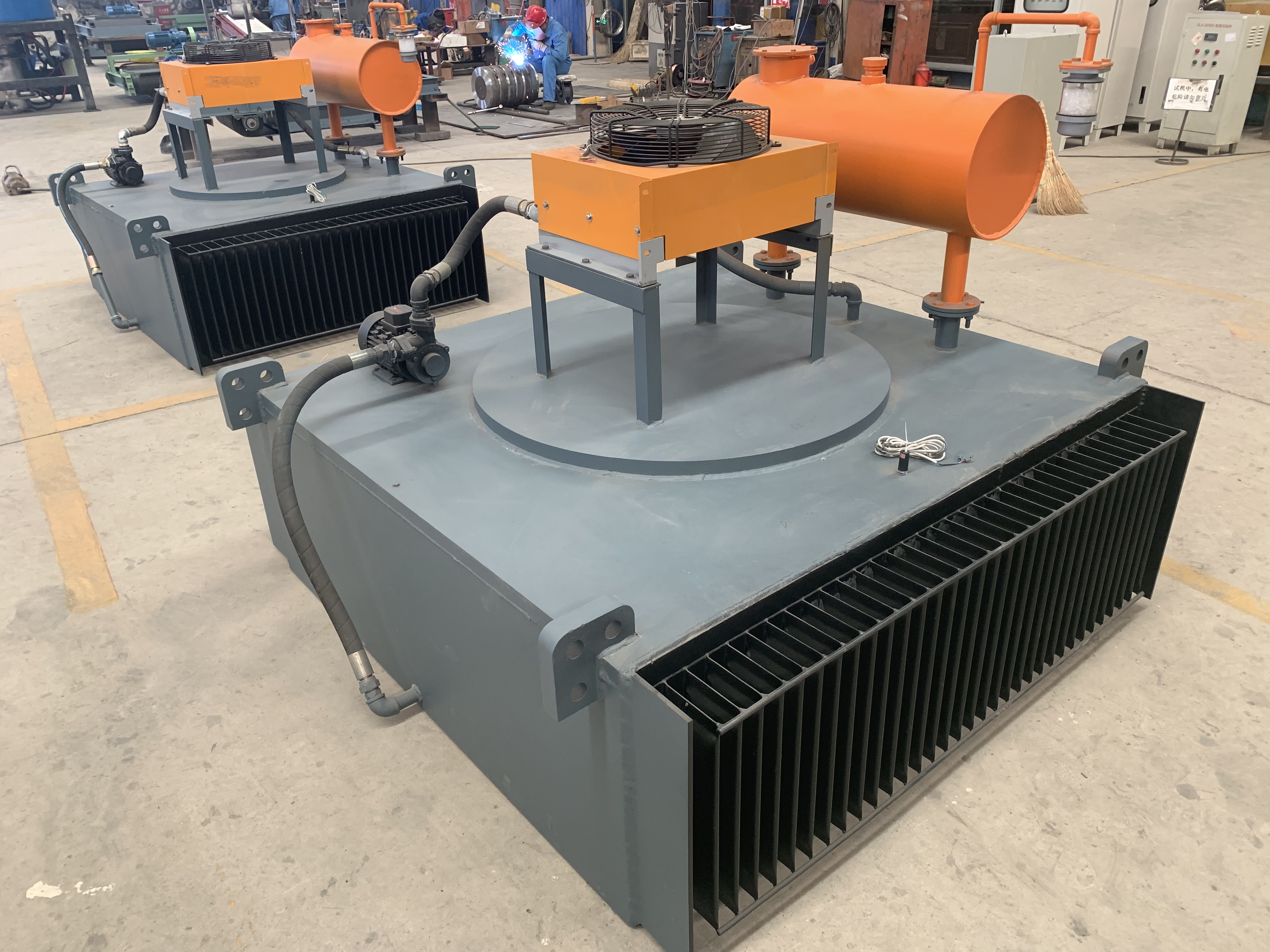

強磁粉體除鐵器上設置了磁選裝置，磁選裝置由介質盒、分別設置于介質盒上下端的上鐵芯跟下鐵芯及繞在介質盒外的線圈組成；振動電機跟除鐵器本體上方相連，進料管跟沖洗管連通磁選裝置內部；除鐵器本體下設有回收管道，分別將磁選裝置內部與精礦回收罐或廢鐵罐連接；







　物料從進料管、蝶閥、上鐵芯、介質箱、下鐵芯、回收管路、蝶閥通過進入精礦回收罐，構成吸鐵回收線；當振動電機啟動時，沖洗水順序經過沖洗管路、膠球、上鐵心、介質箱、下鐵心、回收管路、蝶閥進入廢鐵池，形成除鐵回收線。



　強磁粉體除鐵器的振動電機和設備本體之間裝了一個增強沖擊力的橡膠球，沖洗管路中的沖洗水從橡膠球通過進入除鐵器本體中沖洗介質盒上的吸鐵口，回收管道上端與除鐵器本體連接，下端設計了管道，分別連接精礦回收罐和廢鐵罐，在連接精礦回收罐的管道上設置蝶閥，在連接廢鐵罐的管道上設置蝶閥，進料管上設有蝶閥，分別用于控制進料和除鐵，支撐架的底部有冷卻池，冷卻池上設計了帶冷卻盤管的冷卻水泵。
