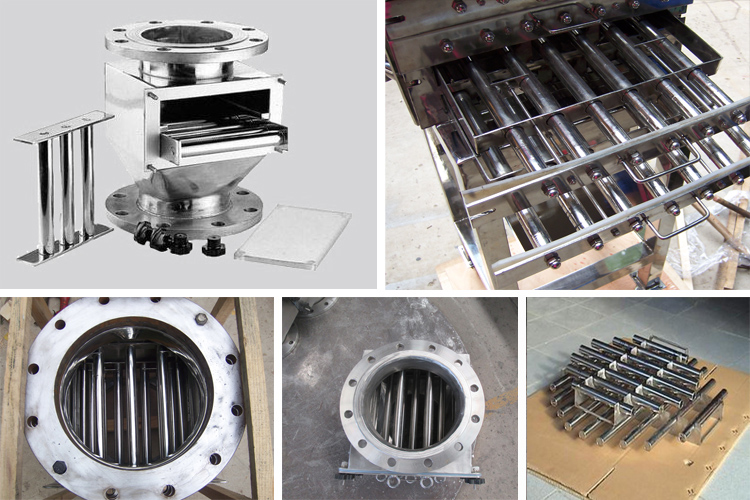

活動式磁棒粉體除鐵器從結構看包含了機架、漿料桶以及裝在漿料桶中的磁棒群，往復運動裝置, 在往復運動裝置上排布有支撐架, 在各支撐架上都開有安裝孔, 安裝孔中安裝了磁棒, 磁棒可沿安裝孔自由活動，在機架上安裝有磁棒夾持裝置和除鐵裝置，磁棒夾持裝置能將支撐架上的磁棒給推出來, 除鐵裝置可以清除推出的磁棒上所吸附的鐵屑。






活動式磁棒粉體除鐵器中往復運動裝置采用兩組平行分布的鏈輪鏈條裝置, 每組鏈輪鏈條裝置中的一個鏈輪位于漿料桶中, 在各鏈條上均勻排布了支撐架, 在相對應位置的兩平行支撐架上安裝有磁棒。磁棒夾持裝置有兩組，各組磁棒夾持裝置均在漿料桶外，分列在鏈輪鏈條裝置的兩側，所有磁棒推拉裝置中都安裝有氣缸跟頂桿, 頂桿連接氣缸, 頂桿的直徑比支撐架安裝孔的直徑要小。



活動式磁棒粉體除鐵器的除鐵裝置中安裝了除鐵板跟橡膠圈, 除鐵板處于鏈輪鏈條裝置的一側, 并跟鄰近的頂桿位置相對, 在除鐵板上開有通孔, 通孔的直徑比磁棒直徑要大, 通孔中安裝了橡膠圈，鏈輪鏈條裝置呈豎向布置。
